Модификация битума Butonal

Модификация  битума,  битумных  эмульсий и асфальтобетона  анионными  и катионными SBS латексами Butonal

В  течение  уже  целого ряда  лет  стирол -бутадиеновые  высоконаполненные  дисперсии (SBR-HSL), известные  под  маркой  Бутонал, способствуют  значительному  улучшению эксплуатационных  свойств  битумов  в  дорожном  строительстве  (горячая и  холодная укладка).  В   Германии  и США продукты,  реализуемые  под  маркой  Бутонал,  являются стандартными  материалами  для модификации  битумов.
Изготовление  битумов,  модифицир ованных  латексами  Butonal  NS  175(анионный)   и Butonal  NS  198(катионный),  осуществляется  на  асфальтобетонных заводах,  битумных базах или нефтеперерабатывающих заводах, которые должны иметь:

а)  установки  для приготовления модифицированных битумов,  которые  оснащены механическими  мешалками, коллоидными  мельницами  или  другими  системами смешивания компонентов;
б)  системы нагрева,  подачи  и  дозирования исходных компонентов   и  готовой продукции;
в)  емкости  для хранения исходных и  модифицированных  битумов,  а  также пластификаторов;
г) специальное помещение с обогревом для хранения модификаторов.

Содержимое  латексов  в  битуме  зависит  от  свойств  исходного битума  и  особенностей производства  и  представляет  для   латексов  1,8...2...2,3%, в  перерасчете  на  твердый полимер(Butonal NS 175 содержит (71±1) % твердого полимера, Butonal NS 198 - (64±1)%).

Точный состав и технологические параметры приготовления модифицированного битума определяются в  лаборатории  путем  подбора  на  основе   результатов  испытаний. Модифицированный  битум  подобранного состава  долж ен  удовлетворять  требованиям и нормам на ПБВ (по ОСТ 21.810-98 и ГОСТ 52056-2003).



Процесс  приготовления модифицированного  битума  в  установках, которые  оснащены механическими  мешалками,  состоит  из  таких технологических операций:

-  подача  нагретого битума  в  установку для модификации;
-  введение  в  битум  через  дозирующее  устройство при  постоянном  интенсивном перемешивании   нужного количества  латекса;
-  после  завершения ввода  модификатора интенсивное  перемешивание  вяжущего на
протяжении  1,5...3,0  часов;
- выгрузка модифицированного битума для потребления или хранение.

Дозирование  латексов  выполняется весовым  или  объемным  способами.  В  последнем случае учитывается плотность латекса. Для Butonal NS 175  она составляет 1,0 г/см3, для Butonal NS 198 - 0,94 г/см3.

Вводить  латекс  следует  постепенно и  равномерно.  Скорость  введения модификатора зависит  от  того,  как  интенсивно будет  испаряться вода,   и  составляет  не  больше  6 л  за минуту. Смесительная емкость с бо льшой поверхностью  ускоряет процесс выпаривания.

При  большей  скорости  ввода  вода, которая содержится в  латексах, может  образовывать пласт пены на поверхности битума. Для устранения пенообразования следует применять пеногасители ПЕНТА: 109044  Москва, ул.  1-я Дубровская, дом  1,  корпус  1 Телефоны/факсы:  (495)  730-05-30,  730-05-10, WEB-сайт: www.penta-91.ru

Следует иметь в виду, что при введении латекса температура битума  в установке может снижаться на 5...10 С.

После введения, латекс с помощью механических мешалок перемешивается с битумом на протяжении  1,5...2,5 часов.  Продолжительность  перемешивания устанавливается в лаборатории и уточняется во время выпуска первой партии модифицированного битума.

Завершение процесса модификации устанавливается  по однородности вяжущего, которая определяется согласно требованиям и нормам на ПБВ (по ОСТ 21.810 -98 и ГОСТ 52056-2003)   , и  стабилизацией  значений  пенетрации  при  25 °С   и   температуры размягчения вяжущего. Отбор проб и испытание вяжущего после одного часа перемешивания проводят через каждые полчаса.

Процесс  приготовления модифицированного битума  на  оборудовании,  оснащенном коллоидной  мельницей  и  двумя смесительными  установками,  состоит   из  таких технологических  операций:

-  подача  битума, нагретого до  180...185 °С,  в  смесительную  установку  № 1;
-  постепенное  введение  в  битум  через  дозирующее  устройство при  постоянном перемешивании  необходимого количества  латекса;
-  подача  вяжущего со смесительной  установки  №  1 в  коллоидную  мельницу,  где происходит  диспергирование  битума  с  латексом,   и  дальше  в  смесительную  установку № 2;
  (  повторное  прохождение  битума  с  латексом  через  коллоидную  мельницу  со следующей  подачей  в  смесительную  установку  №  1 (п ри  необходимости);
  (  при  необходимости  повторения технологического цикла  прохождения вяжущего через  коллоидную  мельницу;
- подача модифицированного  битума  в выгружаемую магистраль.

Битум, нагретый до 180...185 °С, подается с помощью насоса в  смесительную установку №  1.  После  заполнения смесительной  установки  №  1   на  одну  треть  одновременно с битумом,  при  постоянном  перемешивании, подается необходимое  количество латекса.

Дозирование осуществляется весовым способом. Латекс вводится в битум пост епенно и равномерно со скоростью до 6 кг/мин. В зависимости от емкости смесительной установки введение модификатора длится от 20 мин до 60 мин.

После  завершения ввода  компонентов   с  помощью  насоса  смесь  битума  с  латексом подается в  коллоидную  мельницу,  где   происходит  диспергирование  латекса  в  битуме  и гомогенизация вяжущего.
После коллоидной мельницы  вяжущее попадается в смесительную установку № 2, после заполнения которой  на  одну  треть  начинается перемешивание.  Перемешивание  длится пока  весь  объем  вяжущего не  поступит  к  смесительной  установке  №  2.  Если  латекс полностью совместился с битумом, вяжущее поступает в выгружаемую магистраль. Если модификация происходит  не  полностью,  смесь  повторно проходит  через  коллоидную мельницу и попадает в смесительную установку № 1. По сле заполнения ее на одну треть начинается перемешивание.

Если  после  этого  процесс  модификации  завершен, вяжущее  поступает  в  выгружаемую магистраль. В другом случае технологический цикл повторяется. Процесс  приготовления модифицированного  битума  в  коллоидн ой  мельнице  с  одной смесительной  установкой  происходит  по несколько измененной  технологической  схеме. Смесь  битума  с  латексом  из  смесительной  установки  проходит  через  коллоидную мельницу и снова возвращается в смесительную установку предыдущего перемешивания
компонентов. Цикл длится до тех пор, пока не произойдет полное совмещение полимера с битумом. Время, необходимое для прохождения всей массы вяжущего через коллоидную мельницу, зависит от производительности  насоса и количества битума с латексом.

Достаточным  для модификации  битума  есть  такое  количество проходов  (при использовании  двух смесительных установок),  или  продолжительность  процесса  (приодной  смесительной  установке),  которое  обеспечивают  стабилизацию  значений пенетрации  при  25 °С  и  температуры раз мягчения вяжущего.  Нужное  количество проходов  или  продолжительность  модификации  определяют  при  выпуске  первой (пробной)  партии  модифицированного битума.  Отбор проб  и  испытания вяжущего выполняется после  каждого прохождения  вяжущего через  коллоидную  мельниц у,  а  в случае  применения одной  смесительной  установки,  отбор проб  и  испытания вяжущего выполняется через  время,  необходимое  для прохождения через  коллоидную  мельницу всей массы вяжущего.

Модификация  битумных  эмульсий  латексами   Butonal  NS175  и ButonalNS 198



Модификация битумных эмульсий  латексами осуществляется путем:

(  эмульгирования модифицированных битумов  (аналогично использованию  твердых полимеров -  процесс энергоемкий);
(  модификации  латексом  готовой  эмульсии;
( введение латекса во время приготовления эмульсии.
Катионный латекс Butonal NS 198 используется для модификации  катионной эмульсии, анионный  Butonal NS 175 - для анионной эмульсии.
Эмульгирование  битумов,  модифицированных латексами,  осуществляется как  и  не модифицированных с учетом необходимости повышения температуры эмульгирования и реализации  связанных  с  этим  мероприятий  по предотвращению  кипения эмульсии (применение  в  установке  для  охлаждения эмульсий  устройств, повышение  давления и т.п.).
При модификации готовой эмульсии латексы в количестве 2,0...2,5 % от массы битума (в перерасчете  на  сухое  вещество)  вводятся в  горячую  (сразу  после  приготовления)  или холодную эмульсию.
При  модификации  эмульсии  во время ее  приготовления 2,0...2,5 %  латекса  от  массы битума (в перерасчете на сухое вещество) вводятся в горячий битум или водную фазу.
Для лучшего совмещения  латекс и горячий битум перед коллоидной мельницей  проходят через статический смеситель типа "In Line".

Точное  содержимое  латекса  и  технологические  параметры приготовления модифицированной эмульсии определяются в лаборатории путем подбора по результатам испытаний.  Модифицированные  эмульсии  подобранного состава  должны отвечать требованиям ГОСТ Р 52128-2003.

Модификация  асфальтобетонных  сме сей  латексами  Butonal NS 175  и Butonal NS 198


Модификация асфальтобетонных смесей латексами серии Butonal  можно осуществлять на асфальтобетонных заводах,  которые  дополнительно должны  быть   оборудованы системами дозирования и подачи добавки.


Процесс  приготовления асфальтобетона,   модифицированного   латексами  серии  Butonal,состоит  из  таких технологических операций:

-  приготовление  асфальтобетонной  смеси  при  температуре  155...175 (С (приблизительно на  10...15 (С  выше, чем  при  приготовлении  немодифицированного асфальтобетона);
-  введение  в  готовую  асфальтобетонную  смес ь,  которая находится в смесителе, латекса в количестве 2,3...2,8 % от массы вяжущего (в перерасчете на твердый полимер);
- дополнительное перемешивание асфальтобетонной смеси с латексом на протяжении 10...15  с;
-  выгрузка  модифицированной  асфальтобетонной  смеси  из  асфальтосмесителя в бункер для хранения или автомобиль;
Точное  содержимое  латексов  серии  Butonal   устанавливают  в  производственной лаборатории путем подбора по результатам испытаний, ко торое зависит от необходимых характеристик  полимерасфальтобетона,  свойств   исходного асфальтобетона  и особенностей производства.

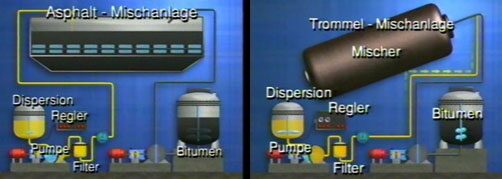

Латекс  из бочек подают в асфальтосмеситель с помощью оборудования, которое со стоит из  дозирующего устройства:  насоса, расходомера   и  трубопровода.  Трубопровод заканчивается насадкой,  подобной  насадке  душа  или  гребенке  гудронатора,  через которую   Butonal  разбрызгивается  на  готовую  асфальтобетонную  смесь  при  ее перемешивании.  Латексы могут  также  подаваться в  трубопровод  с  битумом приблизительно за 1 м от асфальтосмесителя.

Дозируют  их весовым  или  объемным  способом.  При  дозировании  объемным  способомследует учитывать плотность латекса.
При  необходимости,  для лучшего распределения в  битум е  анионный  латекс  Butonal  NS 175  разбавляют водой до концентрации 55...65 %.

При  возникновении  продолжительных пауз  в  подаче  латекса  и  в  конце  рабочей  смены систему  его подачи  следует  промыть  водой  для пре дотвращения ее  закупоривания латексом.

Для  наглядности  технологии  приготовления  модифицированного битума  и  модификации  асфальтобетона  мы  предлагаем  посмотреть видеоролик, который мы размещаем на нашем сайте или высылаем на
DVD  диске бесплатно на указанный Вами адрес.

Латексы BUTONAL Basf,  а  так  же  эмульгаторы   и  адгезионные  присадки AkzoNobel имеются у нас на складе в Москве и С.Петербурге.

Дополнительную информацию  по технологии и  о преобретении продуктов  Вы можете позвонив нам по телефонам (495) 513 -78-56 или (916) 189-67-53
С уважением, Виктор Анатольевич Жигадло
